"Musée" fermé ...

[Slalom]

C'etait à moitié fermé (sauf une petite porte sur le coté) ....vu l'état du materiel et des vitrines ça n'a pas l'air de les passionner......je vous les propose "en l'état"...

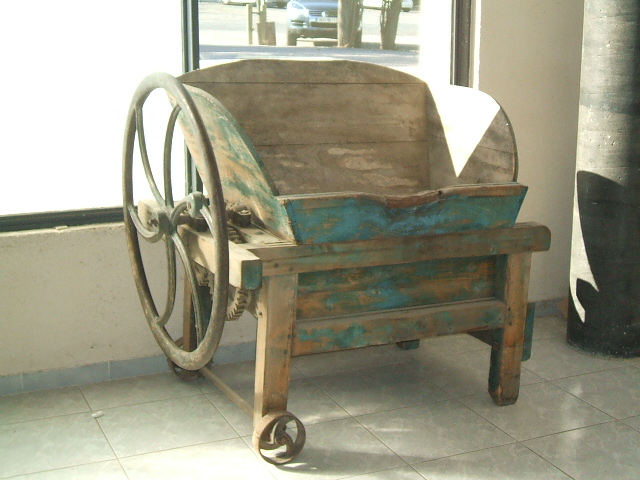

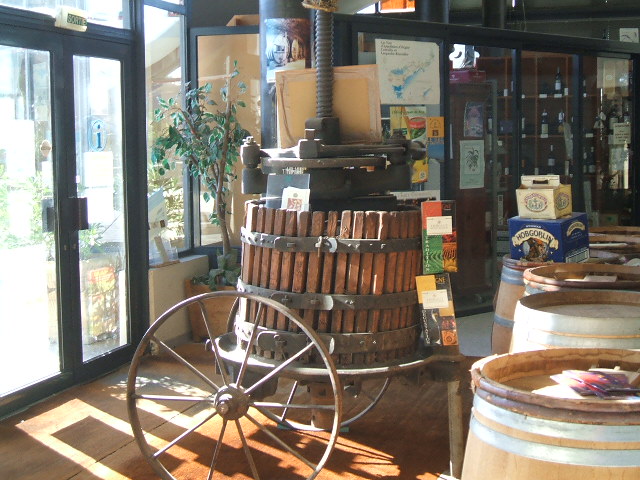

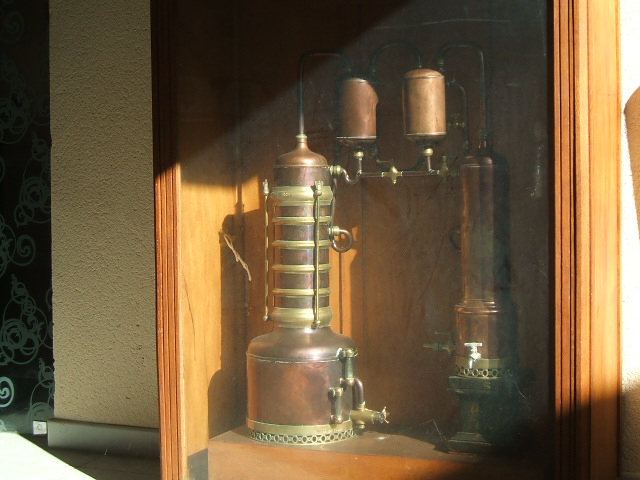

vrac (8).JPG (111.96 Kio) Vu 34111 fois

vrac (7).JPG (117.71 Kio) Vu 34111 fois

vrac (2).JPG (112.96 Kio) Vu 34111 fois

vrac (3).JPG (118.54 Kio) Vu 34111 fois

vrac (4).JPG (51.83 Kio) Vu 34111 fois

vrac (5).JPG (117.69 Kio) Vu 34111 fois

[RAWL]

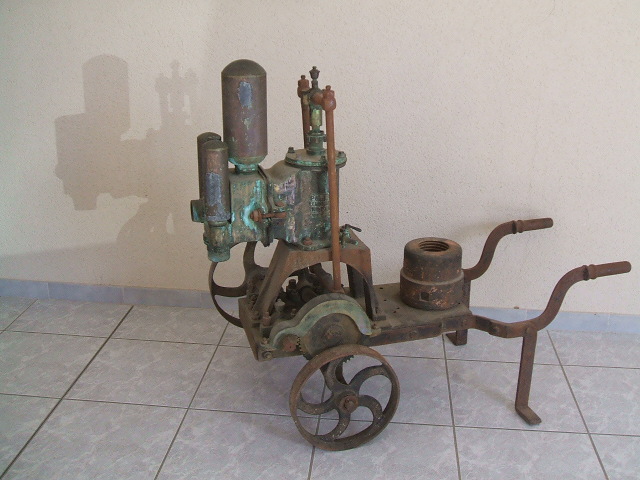

mais qu'est-ce donc que cette brouette en cuivre mazette??? un motoculteur à vapeur?????

[blup blup]

ca ressemble à une pompe,

[Slalom]

Cette "brouette" semble être une machine à traiter la vigne . les roues semblent entrainer un systeme de pistons qui devaient mettre en pression le liquide a pulveriser de chaque coté........ si un connaisseur peut nous éclairer un peu plus .....merci à lui

[RAWL]

plutôt ingénieux!!!

[Slalom]

Attention , il s'agit de suppositions ...... y'avait personne pour me renseigner....! (D'où le titre !)

[wal]

C'est une pompe utilisée dans les anciens chais et la forme brouette sert simplement à la déplacer par un homme seul.

[Slalom]

Voila un bon début d'eclaircissement ! ce qui m'intrigue c'est cet engrenage qui semble actionner quelque chose quand "l'engin" roule ????

[wal]

Heu... je reprends, On dirait une pompe... car effectivement je ne suis plus aussi affirmatif!

[Slalom]

Il semble en effet y avoir un système de pompe ...... mais cet engrenage m'incite à penser que la pompe devait être actionnée en roulant ...

On demande un "expert " pour nous tirer d'embarras ( par exemple un gars qui aurait de la vigne dans le Bordelais .... )

[monvindefruits]

Je ne suis pas l'expert technique attendu mais, c'est bien une pompe.

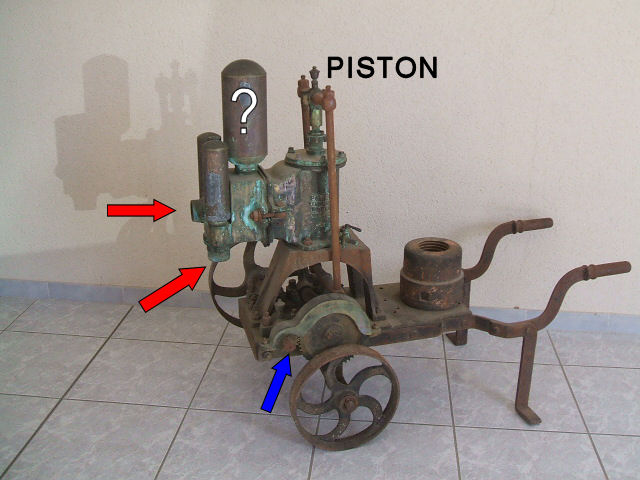

pompe ancienne 01.JPG (60.66 Kio) Vu 34042 fois

On voit clairement avec les flèches rouges les entrée et sortie, le piston en haut entrainé par deux bras symétriques qui sont mus par le bas.

Par contre, si on avait une photo de l'autre côté, on pourrait répondre à une autre question: y avait-il 3 "roues" à ce modèle,
En effet, la roue arrière est plus grande et décalée vers l'avant et qui ne semble pas toucher le sol (pas d'ombre, mais c'est très limite à voir!). C'est elle qui entraine le mécanisme ( flèche bleue) . N'y a-t-il pas une autre petite roue, invisible sur cette photo? Si c'est le cas, alors la grande roue est entrainée par un moteur via une courroie en cuir.
Elle pourrait plus servir, à mon avis, de pompe mobile de transfert de vin dans un chai que de pompe de pulvérisation. Pour ce dernier cas, si c'est la brouette en mouvement qui actionne la pompe, où est la réserve de liquide?
J'ai des facsimilés de catalogues commerciaux de 1890-95. On y vend déjà des pulvérisateurs à dos spécifiquement créés pour le vignoble. Dans ce cas, passer sa vie à pousser une brouette à deux ( l'un pousse, l'autre pulvérise) semble bien lourd et peu productif.

Je n'ai pas d'avis sur les petits réservoirs sur le corps de pompe. Un moyen de maintenir une certaine pression?

bàv

[Slalom]

Voila un bon début d'explication ! Merci à toi !

[wal]

Tout à fait. D'autant plus, que si on cherche avec Google des images sur le net avec le sujet "pompe vin musee" on trouve des engins comparables!

[Slalom]

Je pense que Mvdf et Wal ont eclairci "l'affaire" .... la "roue" arriere doit etre une poulie pour entrainer la pompe ..... en clair le Matou n'est pas un spécialiste de la viticulture ....!

[monvindefruits]

Bonjour,

Je pense avoir un petit complément d'explications.

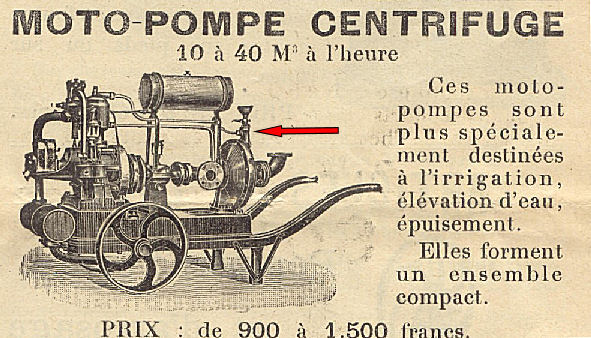

Voici deux images extraites d'un catalogue agricole français de 1914

moto-pompe 01.jpg (77.85 Kio) Vu 33972 fois

Comme on le voit sur ce modèle plus récent que celui du musée, il y a déjà un moteur thermique. Par contre, on remarque nettement à quoi sert le petit réservoir du haut : c'est une réserve de liquide pour amorcer le corps de pompe au démarrage. Il y a en effet un tuyau qui part du réservoir supérieur vers la pompe.

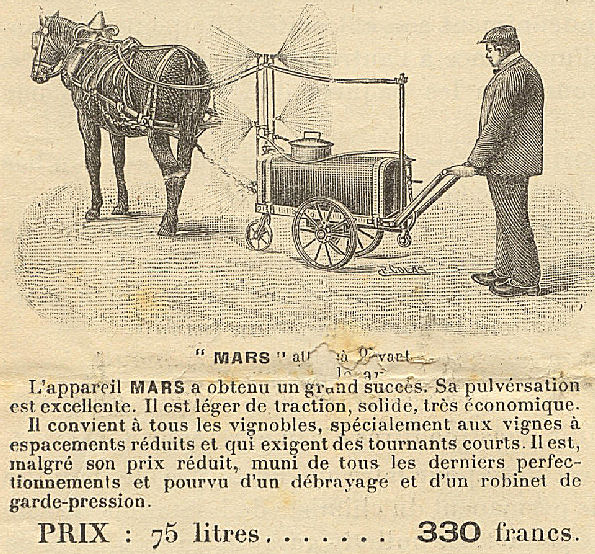

pulvérisateur 01.jpg (147.89 Kio) Vu 33972 fois

Pour la pulvérisation in situ, il existait déjà des modèles ad hoc. En voici un exemple.
Au passage, demandons-nous avec un humour noir pourquoi il a fallu que les paysans français se fassent gazer sur le front en 14-18 alors qu'ils pouvaient le faire chez eux, à pleins poumons et le plus légalement du monde ?!?

bàv
