Plan de l'alambic à colonne de reflux :

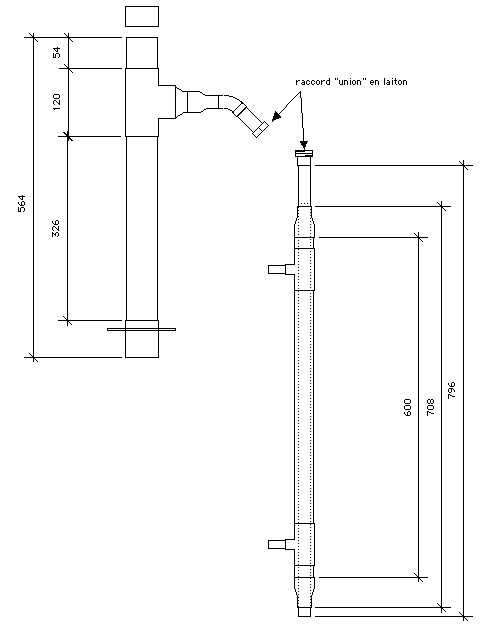

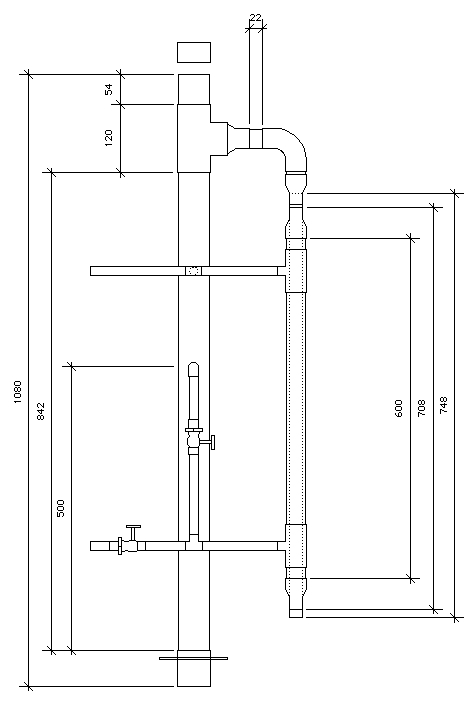

Voici une vue complète de la colonne et du condensateur, vus de face.Le tube intérieur du condenseur est dessiné en pointillés.
Les cotes sont là à titre informatif, comme signalé dans le texte, elles peuvent (légèrement) varier en fonction des matériaux que vous aurez trouvé et de vos possibilités de montage.

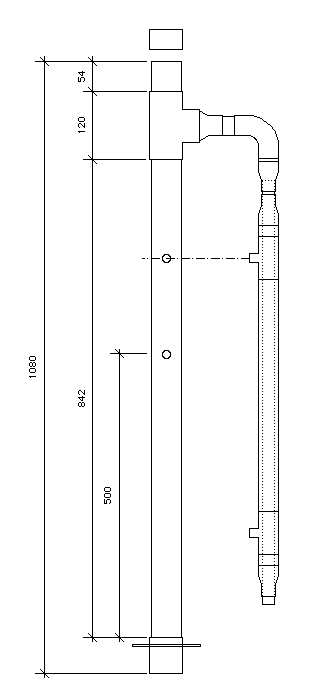

Voici à présent un plan simplifié, ne reprenant que la colonne et le condenseur, toujours de face.

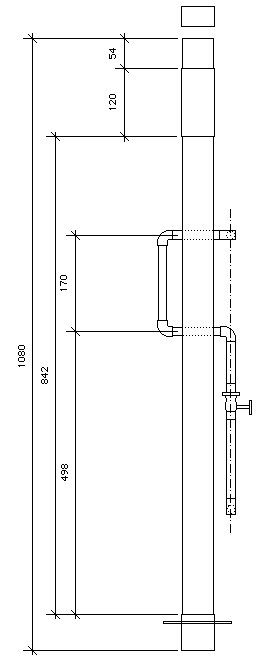

Voici une vue de profil.

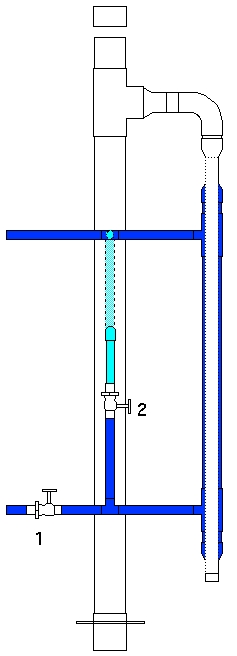

Le circuit de l'eau de refroidissement.
Et une vue aérienne!!!
